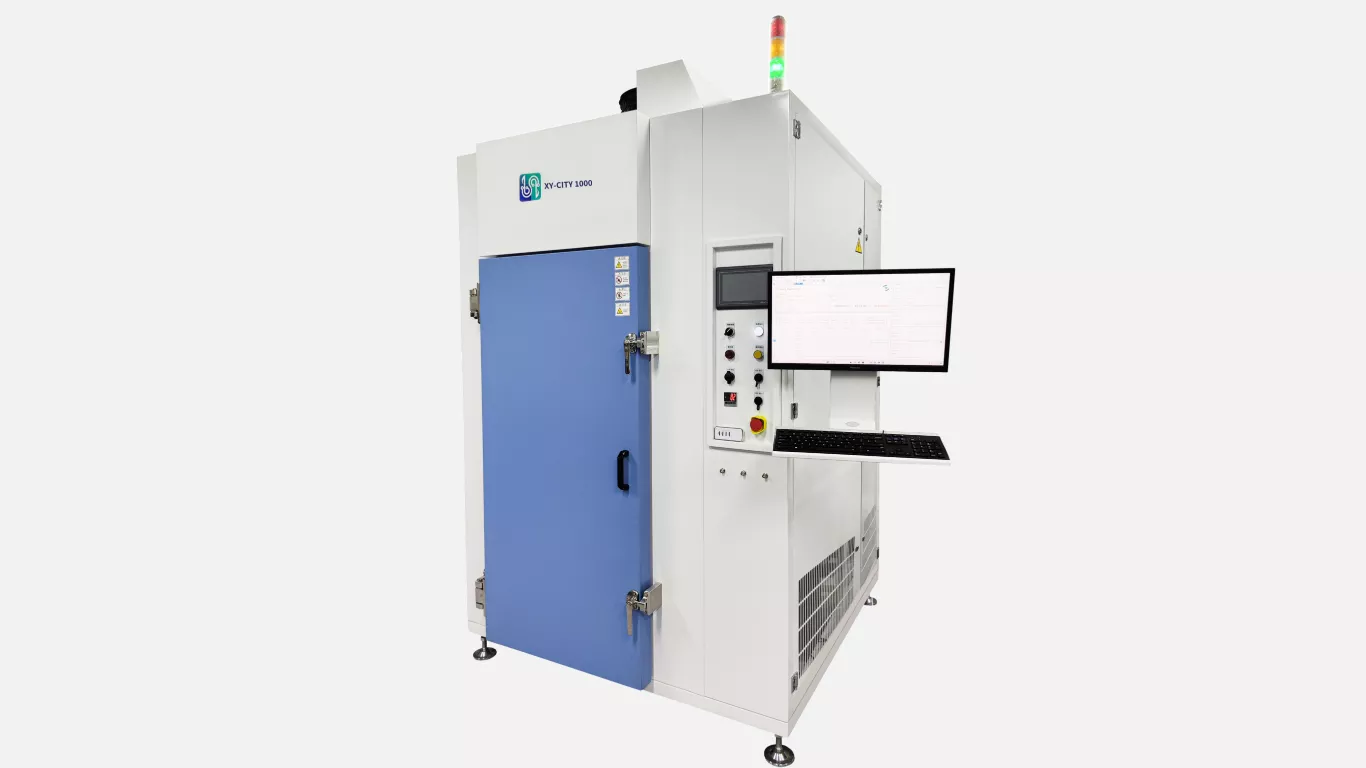

City 1000
——
低功耗(10W)逻辑类动态老化机台
City1000 低功耗(10W)逻辑类动态老化机台针对模拟、数字、数模混合、SOC、ASIC…等(<10W)低功耗产品不同生命阶段(NPI/ELFR/MP)对动态老化(HTOL/LTOL/Burn-in)的不同测试需求而设计，采用主控与老化板一驱二的设计，每块主控均可独立运行，提高效率与利用率。供电采用三级系统方式以达到最佳的稳定度和可靠度。上位机基于.NET框架的全智能化软件，操作流程极简高效，调试功能丰富，向量格式覆盖广，数据智能可视化，结合千兆网口TCP通信。芯诣电子自研动态老化机台均经过头部设计公司大规模芯片验证，保障机台最优稳定性与易用性。
产品参数
——
Product Parameter
产品名称 | City 1000 |
温区 Temperature zone | 1/2 （单腔/双腔可选） |
插槽 Slots | 16/32 （单腔/双腔可选） |
温箱工作范围Oven Temperature | 室温+10℃~150℃，（低温 -40℃~150℃可选配） |
向量时间组Timing Set | 8 |
向量深度Vector memory depth | 16M |
通道数I/O Channels | 184（均为双向I/O） |
通道驱动能力I/O driver | 0~5.5V/100mA |
信号周期 Driver signal period | 50ns(20M)~65.53us,5ns分辨率 |
每个Slot 供电Slot Power Supply | 8路 max 900W 0.5V ~ +5.5V/20A*5路 0.5V ~ +10V/10A * 2路 0.5V ~ +50V/3A*1路 max150W |
向量格式 Pattern format | .WGL .AVC .VEC .STIL .ATP .TXT .EXCEL等 |
老化板尺寸 Burn-In board size | 450mm*570mm |
单腔设备外尺寸 Main size | 1460mm(W)*1626(D) *2135mm(H) |
双腔设备外尺寸 Main size | 2770mm(W)*1630(D) *2060mm(H) |
主要特点
——
Main features
· 性能对标业界头部友商D；
· 每个slot具有独立的电源资源，供电可控精度<10mV，可实现阶梯上电，时序上电，自动检测电压电流；过压保护，过流保护，短路保护等功能；
· 支持DFT测试，支持向量自动比对；
· 可覆盖业内大部分SOC、Flash、ARM、FPGA、DSP等大规模集成电路的动态老化需求；
· 稳定性经过大厂验证，等同于国外同类型设备，操作规范符合芯片工程师习惯，易用性更佳；
· 具有可扩展的电源通道，支持各种电源配置；
· 支持自检与校准功能。
